TFT LCD 디스플레이

TFT LCD, 또는 박막 트랜지스터 액정 디스플레이는 오늘날 가장 빠르게 성장하는 디스플레이 기술 중 하나입니다. 박막 트랜지스터(TFT)는 디스플레이 기술에 사용되는 반도체 소자의 일종으로, 제품의 효율성, 소형화 및 비용 절감에 기여합니다. TFT LCD는 반도체 특성과 관련하여 능동 매트릭스 디스플레이로, 각 픽셀을 개별적으로 능동 제어합니다. 이를 통해 디스플레이의 성능과 화질이 더욱 향상됩니다.

TFT 유리기판층 장치는 회로 기판의 가장 깊은 층 또는 맨 뒤에 위치한 층입니다. 이 층은 비정질 실리콘으로 만들어져 있으며, 비결정질 구조를 가진 실리콘의 일종입니다. 이 실리콘은 실제 유리 기판에 증착됩니다. 이 층의 TFT는 각 하위 픽셀에 개별적으로 연결되어, 각 하위 픽셀에 적용되는 전압을 제어합니다. 또한, 이 층은 기판과 액정층 사이에 픽셀 전극을 가지고 있으며, 전극은 전기를 전달하는 전도체입니다.
표면에는 또 다른 유리 기판이 있습니다. 이 유리 기판 바로 아래에는 실제 픽셀과 하위 픽셀이 있어 RGB 컬러 필터를 형성합니다. 표면 층에는 두 층 사이를 이동하는 회로를 차단하는 반대(또는 공통) 전극이 있습니다. 이 두 기판 층의 전극은 투명성을 유지하고 우수한 전도성을 갖기 때문에 주로 인듐 주석 산화물(ITO)로 만들어집니다.
유리 기판의 바깥쪽에는 편광판이라는 필터 층이 있습니다. 이 필터는 특정 방식으로 편광된 경우 특정 광선만 통과시킵니다. 편광이 제대로 이루어지지 않으면 빛이 편광판을 통과하지 못해 LCD 화면이 불투명해집니다.
두 기판 층 사이에는 액정이 있습니다. 액정 분자는 움직임 측면에서 액체처럼 행동하지만 결정 구조를 유지합니다. 다양한 화학식을 가진 액정이 사용될 수 있으며, 일반적으로 액정은 특정 방식으로 분자를 배치해 광파의 편광을 통해 빛을 통과시키는 동작을 유도합니다. 이를 위해 전기장을 사용합니다.

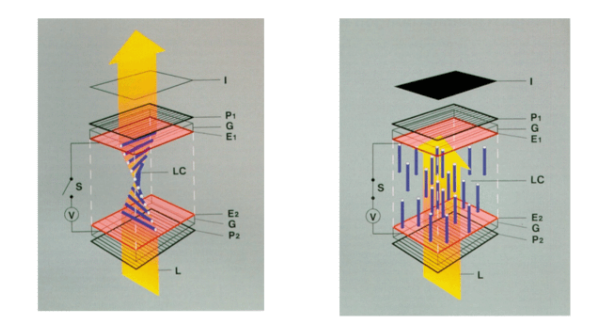

전극 사이의 결정에 전기장을 가하기 전에 결정은 90도 비틀린 패턴으로 배열됩니다. 이 상태에서 적절하게 결정 편광된 빛이 표면 편광자를 통과할 수 있습니다. 전기장이 가해지면 결정이 곧게 펴지면서 비틀림이 끊어지며, 빛은 표면으로 투과되지 않아 불투명해집니다. 전압이 낮아지면 일부 결정만 다시 정렬되어 부분적인 양의 빛이 통과하고, 다른 회색 음영(광 수준)이 생성됩니다. 이 효과를 꼬인 네마틱 효과라고 합니다.
이와 같이 TFT LCD는 다양한 층과 기술을 통해 고화질, 고효율 디스플레이를 구현합니다.















트위스티드 네마틱(TN) 효과는 LCD 기술 중 가장 저렴한 옵션 중 하나로, 빠른 픽셀 응답 시간을 제공합니다. 그러나 TN 패널은 몇 가지 제한 사항이 있습니다. 예를 들어, 색상 재현 품질이 좋지 않을 수 있으며 시야각이 제한적입니다. 이는 사용자가 화면을 보는 각도에 따라 화면의 색상과 명암이 달라지는 현상을 초래합니다.

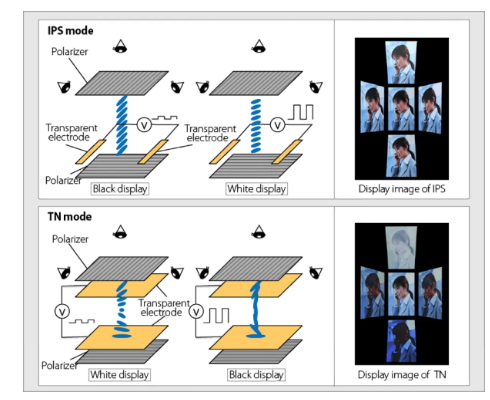

이러한 한계를 해결하기 위해 인플레인 스위칭(IPS) 기술이 개발되었습니다. IPS는 액정 분자를 전극에 수직으로 정렬하는 대신 평행하게 정렬합니다. 이로 인해 매트릭스 내에서 빛이 더 균일하게 통과하여, 시야각과 색재현성이 크게 향상됩니다. 초기 IPS 패널은 응답 속도가 느리다는 단점이 있었으나, 최근에는 기술 발전으로 이러한 문제가 대부분 해결되었습니다. IPS 패널은 TN 패널보다 시야각이 넓고 색재현성이 우수하다는 장점이 있습니다. 그러나 TN 패널에 비해 비용이 더 많이 든다는 단점이 있습니다.

따라서 사용자는 자신의 용도와 예산에 따라 TN과 IPS 패널 중 적합한 옵션을 선택할 수 있습니다. TN 패널은 주로 비용 효율성과 빠른 응답 시간이 필요한 경우에 적합하며, IPS 패널은 높은 색재현성과 넓은 시야각이 필요한 경우에 적합합니다.











장치를 통과하는 빛은 디스플레이의 후면 또는 측면에서 빛을 비추는 백라이트에서 제공됩니다. LCD는 자체적으로 빛을 내지 않기 때문에 백라이트를 사용해야 합니다. 이 백라이트는 가장 일반적으로 발광 다이오드(LED) 형태로 제공됩니다. 최근에는 유기 발광 다이오드(OLED)도 사용되고 있습니다. 일반적으로 흰색인 이 빛은 올바르게 편광된 경우, 표면 기판 층의 RGB 컬러 필터를 통과하여 TFT 장치에서 신호를 받은 색상을 표시합니다.

LCD 모듈에서 백라이트의 역할은 매우 중요합니다. 백라이트는 화면의 밝기와 색상을 결정하는 데 핵심적인 요소입니다. LED 백라이트는 에너지 효율성이 높고, 긴 수명을 제공하며, 슬림한 디스플레이 디자인을 가능하게 합니다. OLED는 자체 발광 특성을 가지고 있어, 더욱 얇고 가벼운 디스플레이를 만들 수 있으며, 뛰어난 색재현력과 높은 명암비를 제공합니다.

따라서 LCD의 성능과 품질은 백라이트의 종류와 특성에 크게 좌우됩니다. LED 백라이트는 주로 경제적이고 효율적인 솔루션으로 사용되며, OLED는 고급 디스플레이 기술로 점점 더 많이 채택되고 있습니다.
